一、自動門風淋室控制器面板按鍵說明:
1、急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

風淋室自動控制系統主要用于風淋室、貨淋室及風淋通道的自動控制。可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。產品在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時時間可調等靈活功能。
1、強電輸入接口
ａ．供電電源：220VAC（絲印標記為220V AC IN）

二、強電輸出接口
a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）
b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）
c．工作指示:1A 220VAC（絲印標記為工作指示燈）
d. 電源指示：1A 220VAC（絲印標記為電源指示燈）

三、弱電輸入接口
1)內門門磁開關：無源觸點（絲印標記為內門磁）
2)外門門磁開關：無源觸點（絲印標記為外門磁）
3)紅外感應開關：無源觸點（絲印標記為紅外）

四、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V GO）
b.外門電鎖：600mA DC12V （外門電鎖）
c.內門電鎖：600mA DC12V（內門電鎖）

五、自動門風淋室控制器使用注意事項：
1、產品開孔尺寸：L×W=245×125（MM）
2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備，如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。

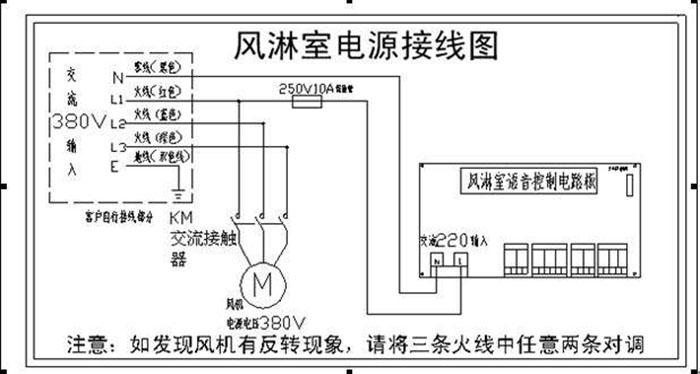

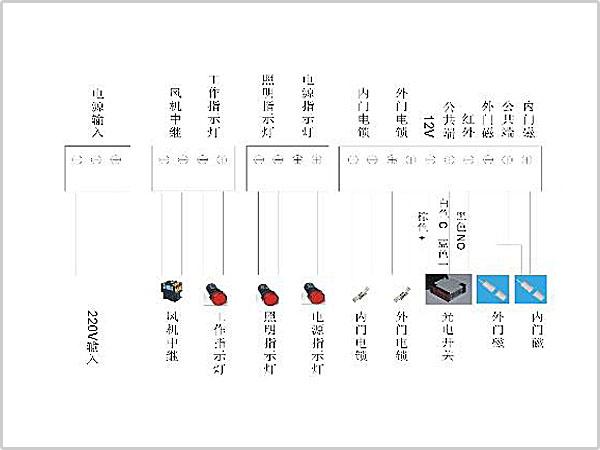

六、風淋室控制接線路圖:
風淋室的結構大部一般都不太了解，其中里面就有一樣比較重要的東西，它決定著風淋室的的運行及使用效果，那就是風淋室的控制線路圖，那什么是風淋室控制接線圖呢？聽到過一些客戶在問這些問題，屬于使用風淋室企業在維護過程中比較關心的事項：

我們先介紹一下風淋室的大概結構：
1、風淋室由大箱體（風機、過濾器安裝于此箱體內）、小箱體（雙吹風淋室此側安裝噴嘴，數量與大箱體一致、頂板（安裝內嵌式照明燈）、內底板（不銹鋼砂板）、風淋室雙門體與其它配件：過濾器，風機，智能電路板，噴嘴，照明燈等組成。風淋室大、小箱體與風淋室內部供選用的材質主要有二種：全A3冷板多層酸洗靜電噴涂（通常稱為冷板），不銹鋼板（SUS201，SUS304，SUS316等，厚度一般為0.8~1.5mm風淋室不同的材質與厚度會直接影響到風淋室價格成本）。
2、風淋室電機：風淋室使用電源380V50Hz，是三相五線，相對溫度在5℃~35℃，大氣壓力在86Kpa～106Kpa范圍內。風淋室專用風機是高品質雙渦殼、高效、大風量、低噪音。不含外進口風機，國內風淋室專用風機泛士達等等。好的風淋室專用風機決定到風淋室的風速與風淋室吹淋的效果。

風淋室使用說明書

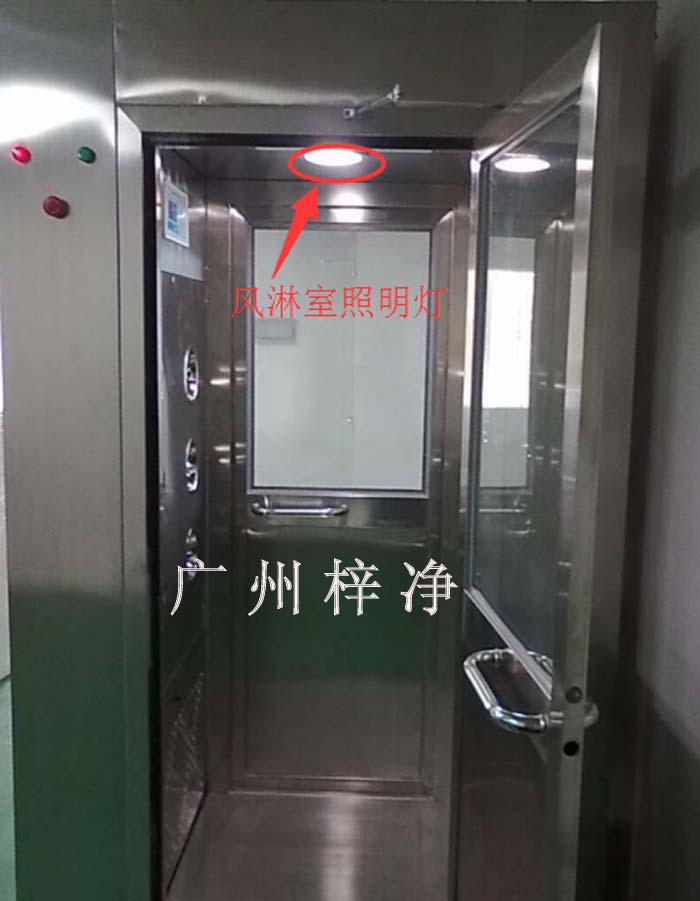

風淋室照明燈工作指示：
風淋室進門(由外內走)：風淋室打開外門，內門上電自鎖，風淋室照明燈點亮，風淋室工作指示燈亮，
風淋室控制面板各個按鍵的使用：
1、風淋室照明按鍵：使用風淋室照明按鍵，可在任何時候開關風淋室內照明燈。

2、急停按鍵：當按下急停按鍵，紅色急停指示燈亮，斷開所有輸出點的電源，再次按下時，系統恢復到初始狀態。

3、上調、下調按鍵：在使用中通過上下調按鍵調節，風淋延時時間，調節范圍(10-99秒)，調節時間由數碼管顯示出來。
4、手動按鍵：在內外門關閉時，按下手動案鍵，系統即轉入風淋過程。

風淋室照明燈又叫節能燈

風淋室照明燈一直亮是怎么回事？
這個主要是由風淋室電路板控制器上的時間繼電器所決定的,風淋室出廠設置為＂之后一次吹淋工作完成起5分鐘內關閉＂。如果過了5分鐘風淋室照明燈一直亮，而且不會自動熄滅,就要更換一下風淋室電路板上的時間繼電器。
更好的解決方案是退回廠家維修或更換一塊新的風淋室電路板。

梓凈介紹風淋室電路板的控制功能特點：
風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。

能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。

風淋室控制面板顯現：
1、有內外門磁感應指示，內、外門鎖指示，進入/進來過程指示，人體感應指示。 、

2、2位數碼管分階段顯現設定時間長度、階段中止時間、吹淋中止倒計時時間。

輸出方式:
1)、風機、照明燈采用繼電器控制，繼電器觸點容量220v/5A，輸出端直接輸出220v電源。

2)、門鎖控制輸出和外接紅外線感應開關供電端直接輸出12v直流電源。 輸入方式: 門磁監測、外接紅外線感應開關為無源開關信號。

風淋室產品用途：
風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用?？梢詼p低進出潔凈區所帶來的污染問題，經過高效過濾器噴出高速潔凈氣流，有效而迅速的清除人身服飾或物料從非潔凈區所帶來的塵埃粒子及細菌。杜絕工作人員將頭發，灰塵、細菌帶入潔凈車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。

風淋室它廣泛應用于電子、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物等各個工業部門和種類科學實驗室。

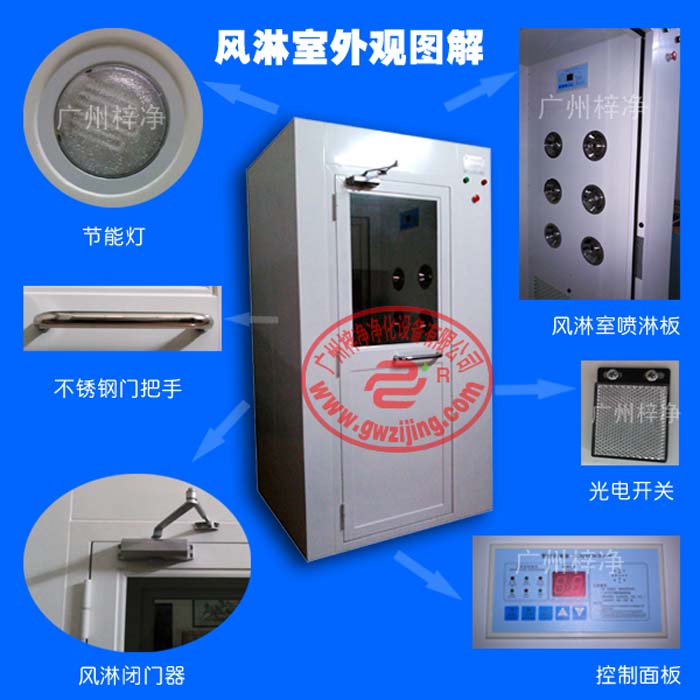

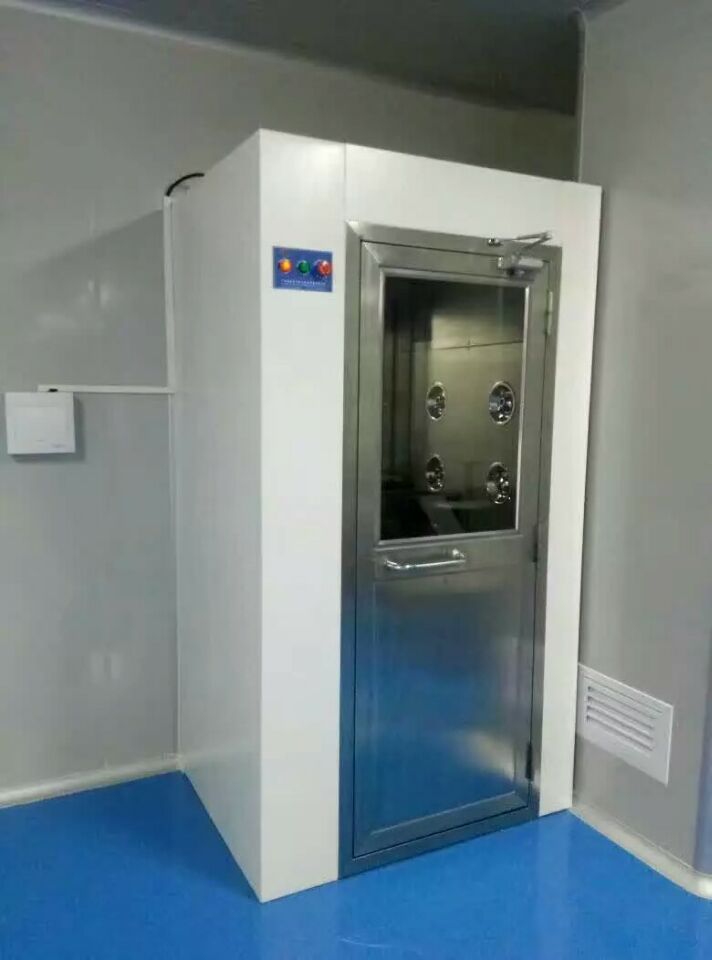

風淋室外觀圖

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈專從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

風淋室使用說明書

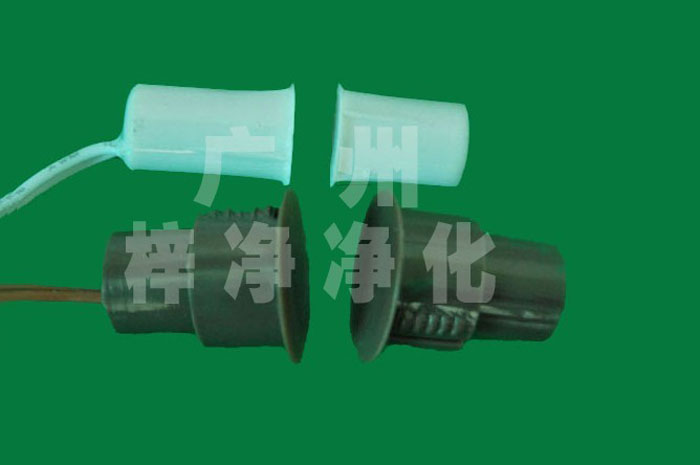

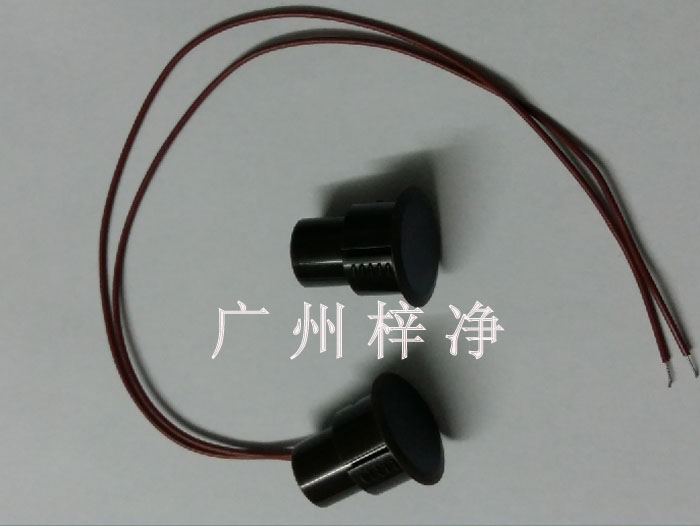

風淋室門磁又叫門磁開關或磁力開關，風淋室門磁分別為風淋室內門磁和風淋室外門磁，風淋室門磁是風淋室配件之一。風淋室門磁分別為一公一母，公門磁就是風淋室外門磁，母門磁就是風淋室內門磁。
風淋室內門門磁開關：無源觸點（絲印標記為內門磁）

風淋室外門門磁開關：無源觸點（絲印標記為外門磁）

A、風淋室控制器按鍵說明:
1、急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

B、常規風淋室工作流程：
進入潔凈區：
1、進入潔凈區的人員打開外門時，內門電鎖自動上鎖以防風淋室內以凈化空氣流入潔凈區,風淋室照明燈點亮,門外工作指示燈亮。
2、進入風淋室關上外門后，語音提示：“你好，請站在感應區內”。系統紅外探頭開始檢測是否有人，如檢測到有人, 系統即轉入風淋過程。
3、風淋前內外門上鎖，風機啟動開始風淋, 同時，風淋倒計時開始計時。語音提示：“正在工作,請轉動身體360度”。
4、如系統在外門關后規定時間內檢測不到風淋室有人，返回待機狀態。
5、風淋過程中，有人按動上調、下調、及照明開關時，語音將提示：“正在工作，請不要隨便觸摸開關”。
6、風淋過程中，有人按急停開關時將結束風淋。再次按急停鍵可取消急停狀態。
7、風淋結束后，內門解鎖，語音提示：“吹淋完畢，請從后門退出”。
8、人員走出風淋室并關上內門后，系統返回初始狀態，等待下一次使用。
9、如風淋完成，內門解鎖后。里面的人員在規定時間沒有離開風淋室，系統默認人可能已離開，自動返回待機狀態。
10、照明燈點亮后，規定時間內沒有被再次觸發，則自動熄滅。

2．離開潔凈區：
1、打開內門，外門電鎖自鎖，風淋室照明燈點亮，工作指示燈亮；
2、人走進風淋室，關上內門，系統開始檢測是否有人在風淋室，如規定時間內檢測到無人，內外門解鎖；
3、如檢測到有人，系統待人員打開外門時，內門上鎖,當關上外門后，系統返回初始狀態；
4、如遇特殊情況，人員可以選擇返回潔凈區，系統待人員打開內門，外門上電自鎖,當關上內門后，系統返回初始狀態；
5、外門開后，如規定時間內檢測不到有人，若此時先打開外門，系統即轉入進入潔凈區流程；若此時先打開內門，系統則轉入離開潔凈區流程.
6、照明燈點亮后，設定時間內沒有被再次觸發，則自動熄滅。
C、風淋室指示燈與數碼管顯示說明：
1、風淋倒計時：雙位紅色數碼管顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示；
4、風淋燈：此燈亮時指示風淋室風機已被自動或手動啟動；
5、急停燈：此燈亮時指示系統處于急停狀態。
6、照明燈：當照明燈啟動時此燈亮，可按照明鍵關閉或啟動。

風淋室有人時也不自動吹風有多方面的原因：
1、風淋室門磁壞 處理方法：更換門磁

2、風淋室電子鎖壞或者線脫落 處理方法：更換電子鎖或把電子鎖上的插頭重新插上

3、風淋室主板燒掉或者保險絲燒。處理方法：更換保險絲或者風淋室主板

4、風淋室操作面板壞，處理方法：更換風淋室操作面板

5、風淋室風機燒掉， 處理方法：更換離心式風機

6、風淋室的紅外感應器和反光板沒有對齊 處理方法：重新調整位置，2個對齊。

風淋室產品用途：
風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用?？梢詼p低進出潔凈區所帶來的污染問題，經過高效過濾器噴出高速潔凈氣流，有效而迅速的清除人身服飾或物料從非潔凈區所帶來的塵埃粒子及細菌。杜絕工作人員將頭發，灰塵、細菌帶入潔凈車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。

風淋室它廣泛應用于電子、國防、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物等各個工業部門和種類科學實驗室。

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈專從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

風淋室使用說明書

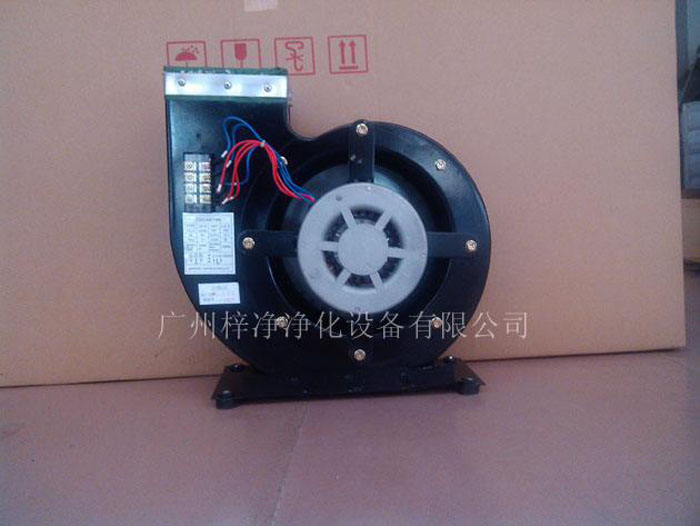

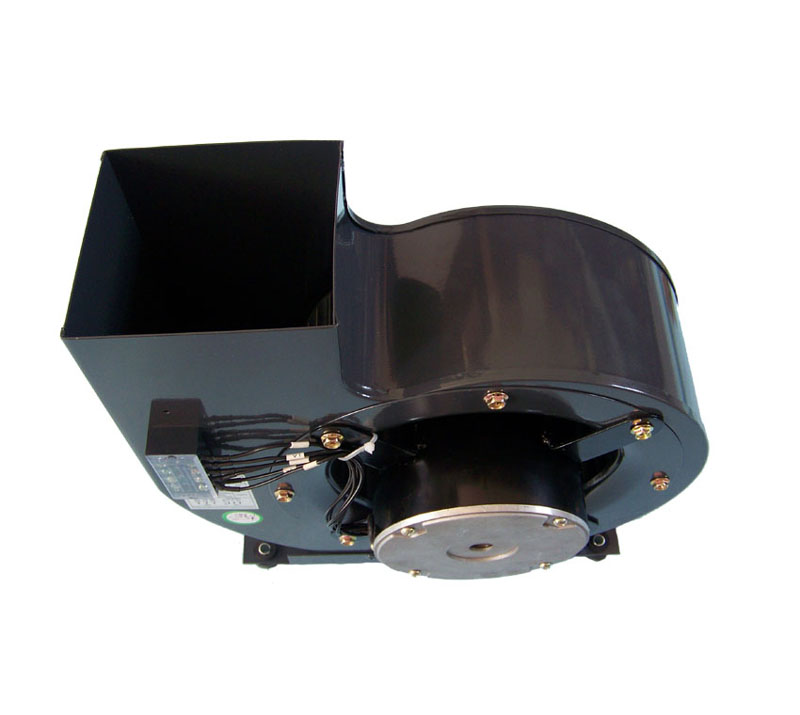

195型號風淋室風機

風淋室風機又叫風淋室電機或風淋室馬達,風淋室風機有兩種195型號風淋室風機和240型號風淋室風機。
ZJ-195型號風淋室風機主要用于單人單吹風淋室或雙人單吹風淋室，供左右雙側吹淋6-9只直徑Φ為25mm風淋室噴嘴，風速可達23~27m/s以上。更好的達到凈化除塵效果。

ZJ-195型號風淋室風機結構緊湊體積嬌小不占用較大空間安裝位置，安裝簡單方便，底座式安裝；此風機噪音較低，風壓高，風量大；風機厚度薄，是專為風淋室小空間的機箱設計的。還可以用于印刷設備和送風通風設備。更大風量1200立方每小時，更大風壓900帕。安裝方式底座4只M6的螺絲固定。

ZJ-240型號風淋室風機主要用于單人雙吹風淋室，供左右雙側吹淋12個直徑Φ為25mm風淋室噴嘴，風速可達23~27m/s以上。更好的達到凈化除塵效果。

240型號風淋室風機

風淋室風機發熱問題解決方案：
現如今市場上普遍存在風淋室長時間使用后噴嘴噴出氣流溫度升高導致整體空間溫度變高，雖然使用時間只有短短的十幾秒，但是使用者也會汗流浹背。那是什么原因導致風淋室的溫度變高的呢？又如何才能解決這個問題呢？下面就由無錫藍天風機廠家幫您解答：

梓凈風淋室生產廠家各種風淋室有各種風淋室風機，凈化設備，擁有多年的研發生產經驗，針對風淋室風機發熱的問題，梓凈風淋室風機研發團隊經過不斷努力，終于將風淋室發熱的問題解決了！

先，風淋室由風機、過濾器、箱體、不銹鋼噴嘴、控制器等關鍵部件組成，整體的動力系統都是依賴的風機提供，風淋室風機的研究人員發現，長時間使用的風淋室，風機的溫度會不斷上升，市場上的風機普遍連續運轉24小時候溫度能達到80度左右，甚至有些風淋室使用的風機質量有缺陷，電機使用鋁線，偷工減料，溫升更加高，長時間使用甚至出現電機燒毀的問題，大大的增加了風淋室廠家維修的成本！這是個非常嚴重的問題！

于是他們就不斷地設計改進風淋室風機的整體結構，并于大研究院共同開發了一款俗稱“不發熱”的風淋室風機！這款”梓凈”牌風機經過48小時連續運轉測試，溫度控制在37.8度，該風機具有溫度低、風量大、噪音低、振動小的特點，徹底解決了風淋室發熱的問題！其性價比遠超市場上其他風機。

推薦閱讀：自動門風淋室，快速卷簾門風淋室，轉角風淋室? ? 標準風淋室

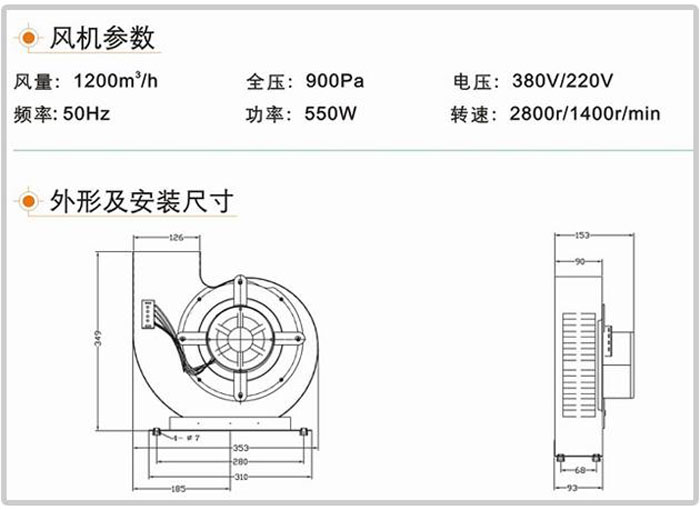

風淋室風機結構及技術參數

風淋室產品用途：
風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用。可以減低進出潔凈區所帶來的污染問題，經過高效過濾器噴出高速潔凈氣流，有效而迅速的清除人身服飾或物料從非潔凈區所帶來的塵埃粒子及細菌。杜絕工作人員將頭發，灰塵、細菌帶入潔凈車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。

風淋室它廣泛應用于電子、國防、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物等各個工業部門和種類科學實驗室。

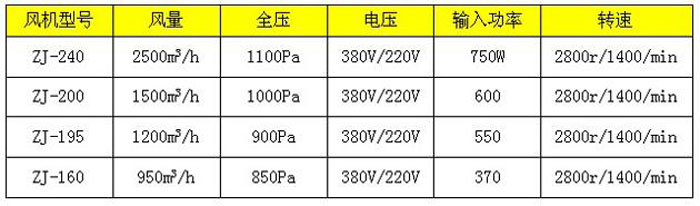

常用幾款新型風淋室風機技術參數

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈專從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用。

您還可以了解更多相關風淋室品：轉角風淋室? ?旋轉門風淋室? ?門禁刷卡控制風淋室? ? 內置自動門風淋室? ? 防爆風淋室? ?風淋室使用說明書

風淋室閉門器特別說明：閉門器分為兩種，不定位閉門器和90度定位閉門器。
風淋室閉門器用途：不定位閉門器主要應用于人員進出的風淋室，90度定位閉門器主要應用于物料進出的貨淋室。

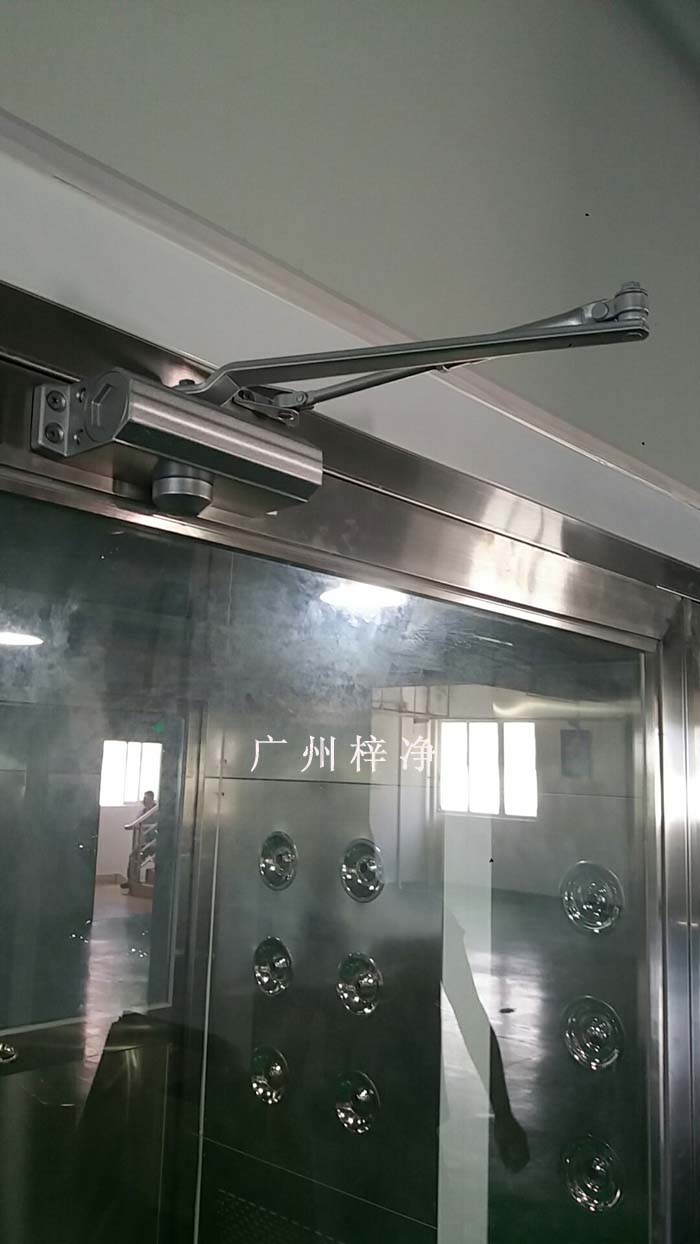

風淋室閉門器實物圖

風淋室閉門器特點：
轉軸柔順靈活，保證正常開門與關閉；

外形美觀有質感、鉚釘結合處牢固耐用、不脫落；

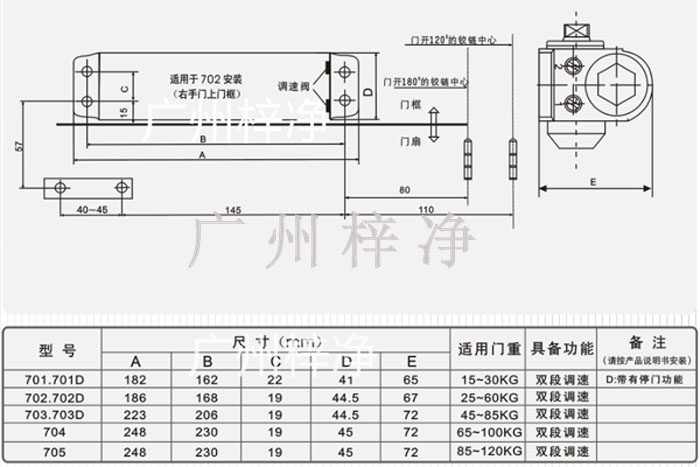

風淋室閉門器結構圖

風淋室閉門器-功能介紹：

鎖門功能：門關到之后15度時起作用，為了能克服鎖門的阻力，一般此速度設置較快，能順利使門關到0度并鎖住門（歐洲標準規定小于15度，美國標準規定22度-4度）。

關門功能：在門關至之后15度前起作用，一般此速度設置較慢，能使人、物順利通過。

延時功能：在門關至之后65度前起作用，一般此速度設置為很慢，能使人、物有較長時間通過（標準規定不小于60度，歐洲標準規定不小于65度，美國標準規定為60-65度）。注意有延時功能時，關門控制的角度為65-15度適宜用于出入頻繁且人流量較大的場所，特別是醫院，有老人、孩子與殘疾人出入的門與通道使用。

緩沖功能：快速開門到一定位置后產生阻尼緩沖，該位置一般在門開到65度后起作用。防止開門過快，使門撞擊到墻壁等外物，或應急逃生時防止人在快速開門時失重而向前傾斜倒地(標準為65度，歐洲標準為60度，美國標準為60-85度)。

停門功能：閉門器自帶停門功能：開門時，門在停門角度以后任意角度可以停門，停門角度不可以調節。

非閉門器主體停門（例如搖臂、滑軌帶停門功能）：一般停門角度可以任意調節。
1、門可以開到停門角度以后，松開門時，門自動關到停門角度然后停??；
2、門只能開到停門角度然后停住，不能繼續開到停門角度以后，即定門。

力量調節：關門力在規定范圍內連續可調。
可以使用在門重與門寬范圍很大的不同門上安裝，以及因環境原因關門阻力較大的場所。隨意無極調節可以獲得滿意的關門力量，特別是用于海濱城市、車船等受風力影響而關門阻力（門的受力）時常變化的場所。

推薦閱讀：自動門風淋室，快速卷簾門風淋室，轉角風淋室。

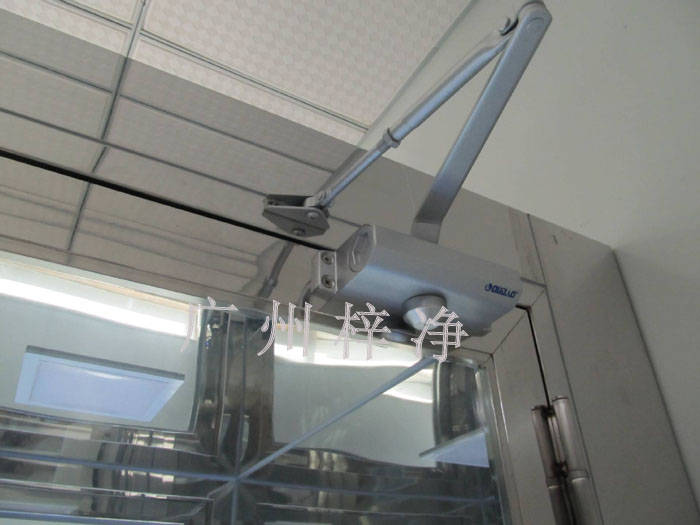

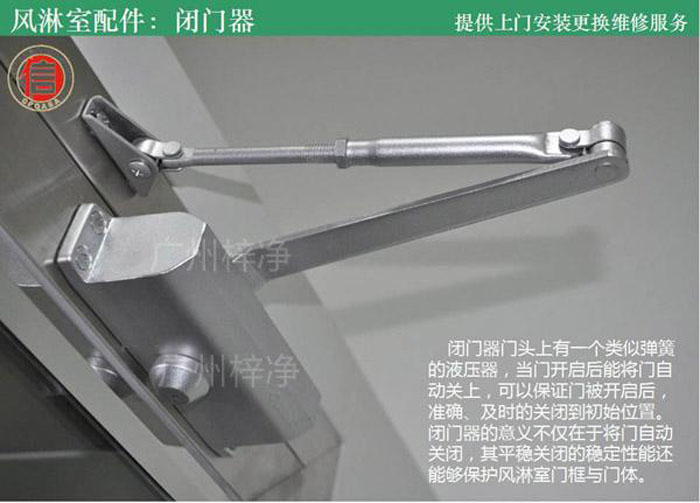

風淋室閉門器細節圖

風淋室產品用途：
風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用?？梢詼p低進出潔凈區所帶來的污染問題，經過高效過濾器噴出高速潔凈氣流，有效而迅速的清除人身服飾或物料從非潔凈區所帶來的塵埃粒子及細菌。杜絕工作人員將頭發，灰塵、細菌帶入潔凈車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。

風淋室它廣泛應用于電子、國防、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物等各個工業部門和種類科學實驗室。

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

風淋室是人或物料進出潔凈區必需的通道

您還可以了解更多相關風淋室品： 旋轉門風淋室? ?門禁刷卡控制風淋室 ??內置自動門風淋室 ?防爆風淋室

風淋室使用說明書

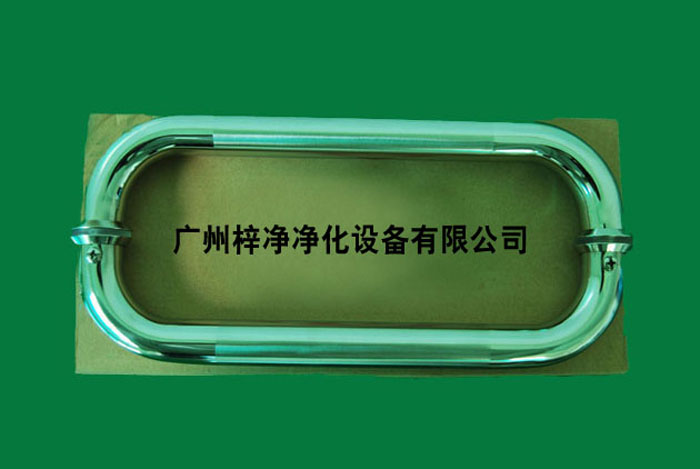

風淋室門拉手采用不銹鋼制作，不易損壞，表面拋光處理，美觀大方，結構堅固，是無塵車間風淋室門的不二選擇。

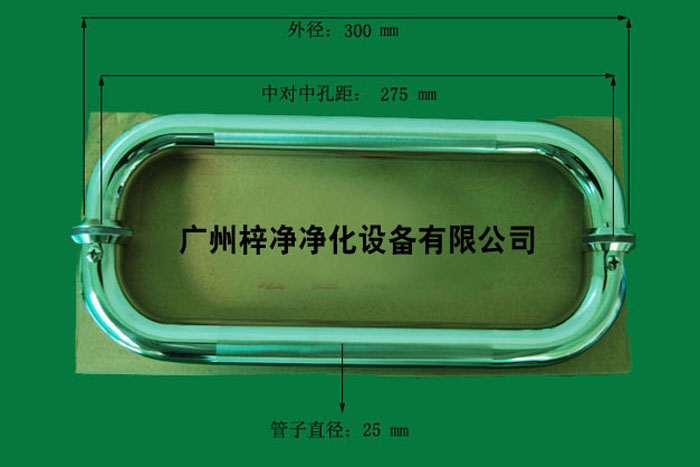

風淋室門拉手尺寸如圖所示：

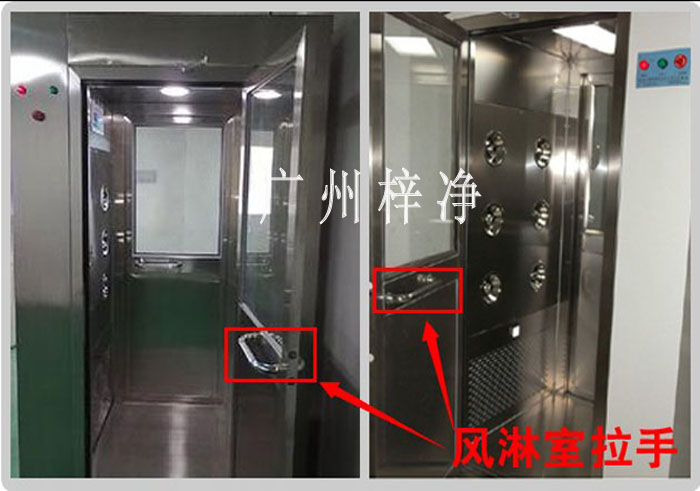

風淋室門拉手應用案例：
風淋室制作采用風淋室控制器，過濾器，不銹鋼拉手、加厚不銹鋼底板、不銹鋼噴嘴作為，風淋室門鎖由更配件組成。

風淋室的進出門上均設有閉門器以防止進出門意外敞開產生污染，由于閉門器的作用，工作人員進出風淋室時需要對門把手施較大力才能打開進出門，而進出門的門把手與門本體之間大多采用焊接實現兩者的固定連接，在經過長期反復受力后，門把手容易產生松動以至斷裂，風淋室把手使用壽命較短。風淋室風淋機構以及進出門，箱體設有進口和出口，進口處和出口處均設有進出門，進出門的內側和外側均設有把手，風淋室把手的固定端設有翻邊，進出門的門框上設有供風淋室翻邊卡入的卡槽，風淋室翻邊分別卡入與其對應的卡槽內，所述把手本體通過固定件固定在所述門框上。

固定件采用鎖緊片，鎖緊片將把手的橫桿鎖緊在門框上。

鎖緊片中間設有供把手的橫桿插入的卡孔，鎖緊片的邊緣位置與門框固定連接。

鎖緊片的形狀是方形，鎖緊片的直角位置通過螺絲固定在所述門框上。

風淋機構包括設置在箱體內部的靜壓箱、設置在風淋室箱體側壁上的若干氣體噴嘴以及風機，靜壓箱的出風口與氣體噴嘴連通，風機設置在靜壓箱的進風口處。

可靜壓箱出風口與氣體噴嘴之間設有高效過濾器。

靜壓箱進風口處還設有預過濾器。

進出門與箱體之間設有閉門器。

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈專從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

風淋室光電開關別名風淋室光電傳感器、風淋室光電接近開關，風淋室光電開關它是應用被檢測物對光束的遮擋或反射，由同步回路選通電路，從而檢測物體有無的。風淋室光電開關物體不限于金屬，所有能反射光線的物體均可被檢測。風淋室光電開關將輸入電流在發射器上轉換為光信號射出，接收器再根據接收到的光線的強弱或有無對目標物體進行探測。下面梓凈技術為大家主要介紹一下常用的兩種風淋室光電開關：
風淋室光電開關采用優質電子元件制作,工藝性能優良,電壓交直流12V-220V可選,可輸出常開常閉兩組信號.歡迎咨詢風淋室用光電開關,風淋室專用歐姆龍光電開關,光電傳感器,光電開關廠家/價格.

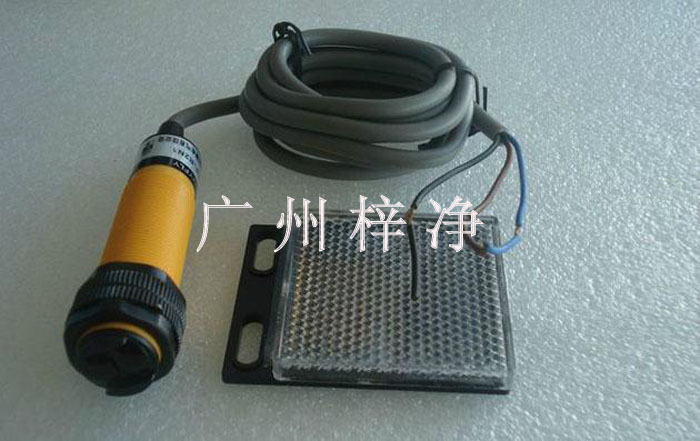

一、型號E3F-R2N1風淋室光電開關：

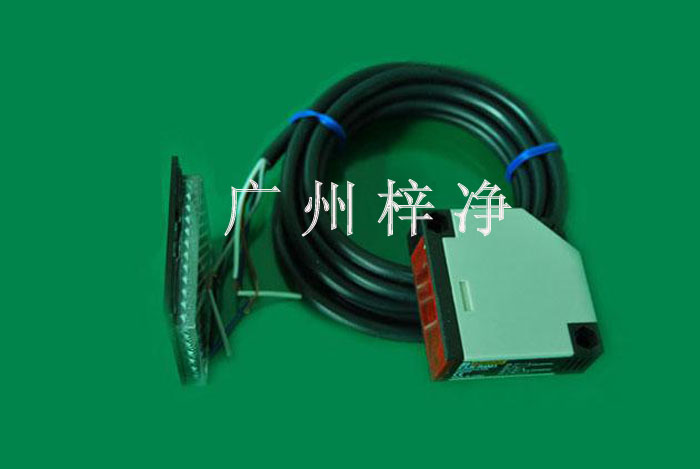

E3F-R2N1風淋室光電開關

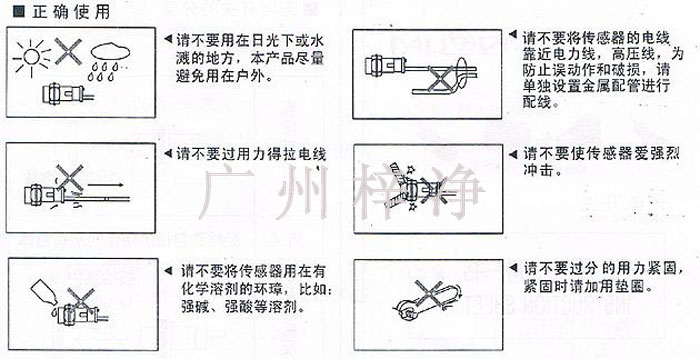

正確使用風淋室光電開關圖

二、型號E3JKR4-M1風淋室光電開關：

E3JKR4-M1風淋室光電開關

【品名】：光電開關 反饋反射型

【外形】：直徑18毫米圓柱體

【檢測距離】：2米（m）

【檢測物體】：不透明體

【工作電壓】：直流10-36VDC以內

【輸出方式】：NPN三線常開

【輸出電流】：300毫安（mA)

【外殼材料】：塑料ABS

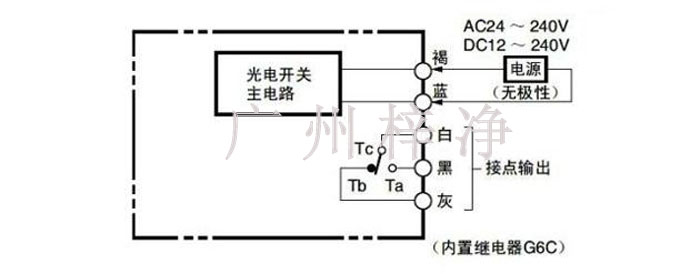

E3JKR4-M1風淋室光電開關接線圖：

風淋室光電開關接線圖

關于風淋室光電開關維護檢修：
為使光電開關長期穩定工作，和一般的空制機器一樣，請進行下列定期檢查。
l、檢測物體及光電開關的安裝位置、編移、松動、變形的有無；
2、配線接邊部位有無松動、接觸不良、斷線；
3、有無附粘金屬塵堆積物等；
4、使用溫度條件、周圍環境條件等有無異常：
5、檢測距離有無異常。

四、風淋室光電開關使用說明書：
1、風淋室光電開關接線圖

2、光電開關的分類

3、按檢測方式分類

風淋室光電開關使用說明書按輸出形態分類：

檢測距離與回差
采用直接反射型光電開關時，動作距離是指檢測按一定方式移動時，從基準位置(光電開關的感應表面)到開關動作時測得的基準位置到檢測的空間距離。

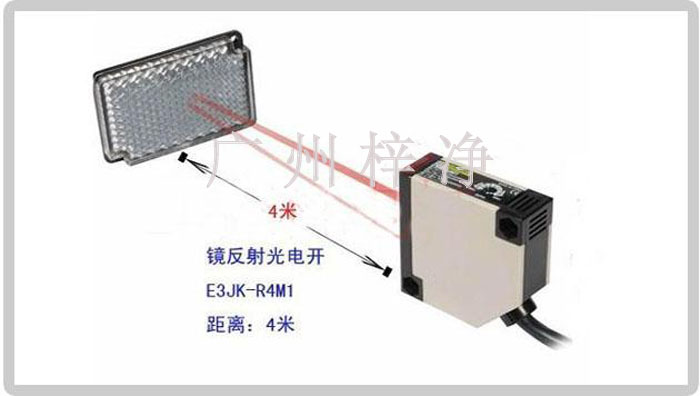

E3JKR4-M1風淋室光電開關應用示意圖：

風淋室光電開關應用示意圖

推薦閱讀：風淋室高效過濾器??風淋室初效過濾器? ?風淋室不銹鋼噴嘴

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈專從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

您還可以了解更多相關風淋室品：轉角風淋室? ?旋轉門風淋室? ?門禁刷卡控制風淋室??自動平移門風淋室??內置自動門風淋室??快速卷簾門風淋室??防爆風淋室 風淋室使用說明書

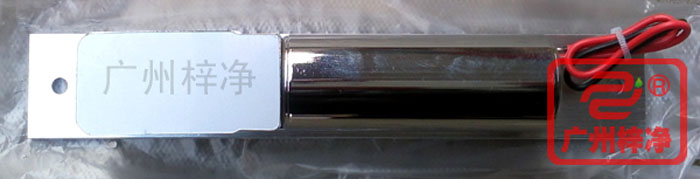

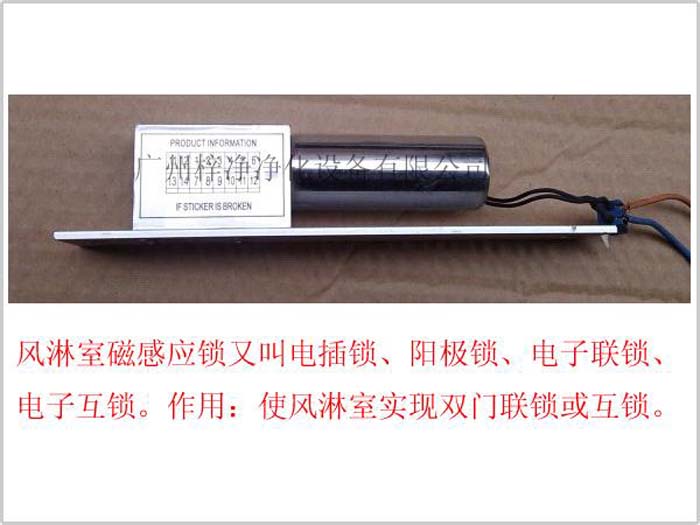

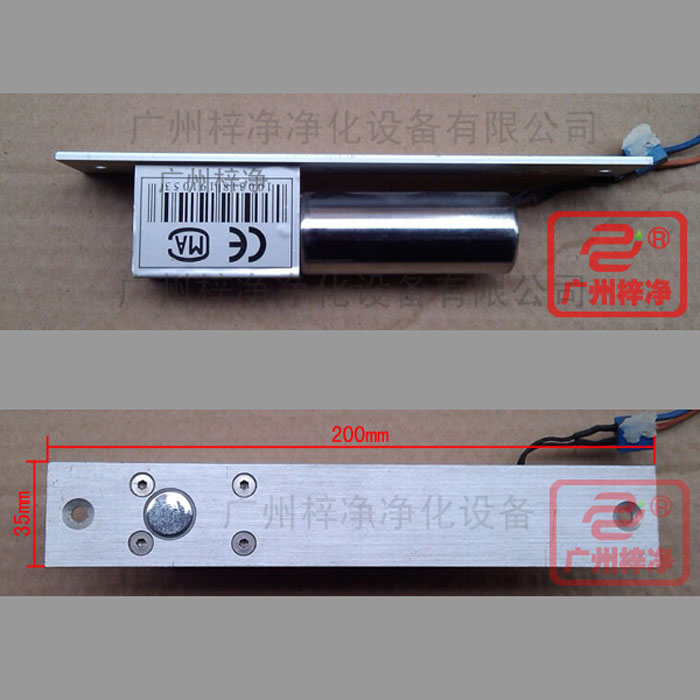

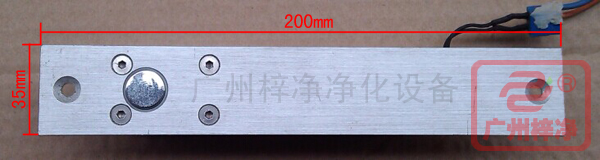

風淋室磁感應鎖又叫電插鎖、陽極鎖、電子聯鎖、電子互鎖。作用：使風淋室實現雙門聯鎖或互鎖。

風淋室產品用途：
風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用?？梢詼p低進出潔凈區所帶來的污染問題，經過高效過濾器噴出高速潔凈氣流，有效而迅速的清除人身服飾或物料從非潔凈區所帶來的塵埃粒子及細菌。杜絕工作人員將頭發，灰塵、細菌帶入潔凈車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。

風淋室它廣泛應用于電子、國防、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物等各個工業部門和種類科學實驗室。

風淋室配件配置說明：

一、風淋室參數
1、風淋室外型尺寸（W×D×H）：1590*3000*2050 內尺寸：800*2860*1910

2、風淋室噴嘴：全不銹鋼（亮光）埋入式24只

3、風淋室換氣次數：700次/小時

4、風淋室風速：25-30m/s采用2臺大風量“南泰”風機（此風機穩定性強，低噪音大風速風淋風機）

5、風淋室控制器系統：集成電路控制，微動觸摸式按鈕開關，LED顯示吹淋時間（0-99s可調）自動感應吹淋，智能語音提示。

6、風淋室過濾效率：H13高效過濾器99.99% @0.3um;初效過濾器35% @5um

7、風淋室箱體主材：足1.2厚 外冷板噴塑，內壁304不銹鋼（門304不銹鋼）

8、風淋室門：帶玻璃視窗裝Oubao閉門器。

9、風淋室門互鎖方式：風淋時兩扇門同時閉鎖；平時電子互鎖，只可打開其中的一扇門

10、風淋室照明：專用凈化燈 13W×2

11、風淋室電源：380V 50Hz

12、風淋室功率：1.1*2=2.2 Kw

13、風淋室重量：約1100Kg

二、風淋室凈化原理（風淋室內部空氣循環使用，良好的密閉效果）
風淋室風機啟動空氣吸入箱體形成氣流，經過G1級初效過濾器過濾5.0um以上塵埃顆粒后進入靜壓箱，再經H13高效過濾器過濾0.3um塵埃顆粒（過濾效率可達99.99%），由可旋轉噴嘴噴射至人員身上，達到凈化吹淋效果。

三、風淋室工作流程：
1、風淋室進門（從非潔凈室進入潔凈室）打開外密閉門(內密閉門自鎖) –人員進入風淋室–關上外密閉門（系統自動記憶為人員已進入風淋室，雙門互鎖）–開始凈化吹淋（語音提示吹淋過程）–吹淋完畢（語音提示）–進入潔凈室（內密閉門自動解鎖）。

2、風淋室出門（從潔凈室到非潔凈室）：
打開內密閉門（外密閉門自鎖）–進入風淋室–關上內密閉門–內外密閉門解鎖–進入非潔凈室

備注： 風淋室整個程序采用帶記憶功能系統，人員進入風淋室內不論站在哪個位置系統都會正常吹淋工作，打破原來外紅感應吹淋系統即人員不站在感應區域內風淋系統不會工作的缺點。

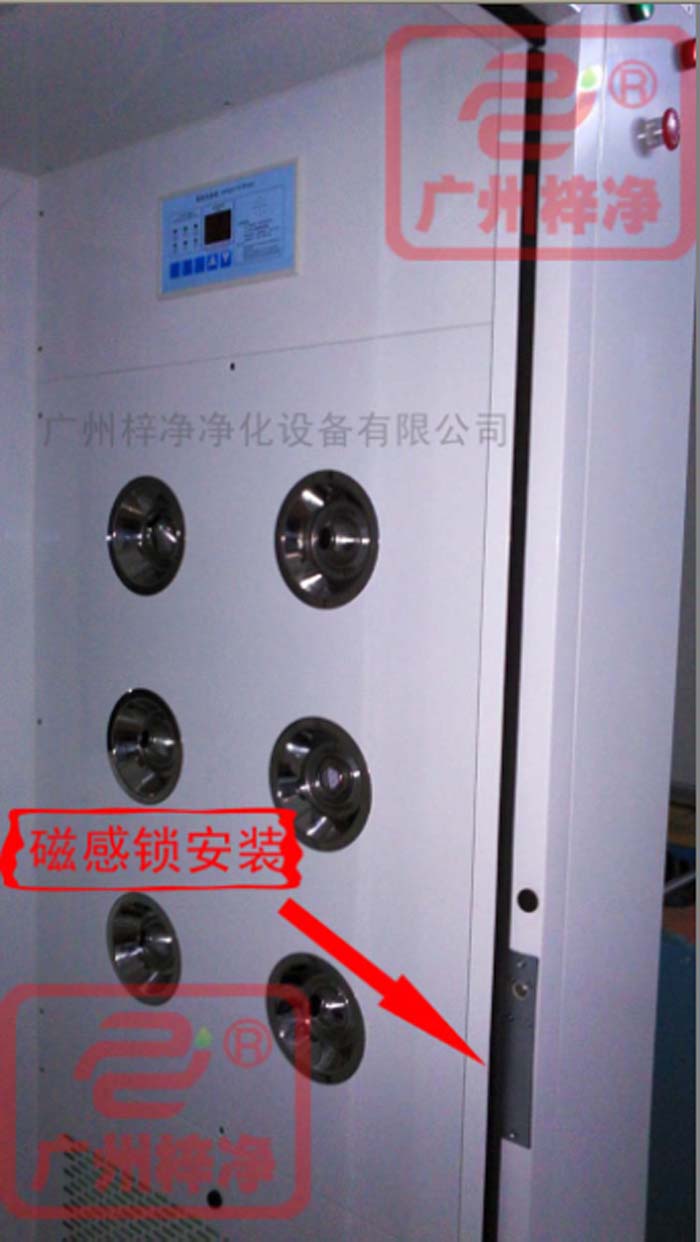

風淋室磁感應鎖安裝位置

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

您還可以了解更多相關風淋室品：轉角風淋室? ?旋轉門風淋室? ?門禁刷卡控制風淋室??自動平移門風淋室??內置自動門風淋室??快速卷簾門風淋室??防爆風淋室 ? ?風淋室使用說明書

常規風淋室不銹鋼噴嘴別名又叫風淋室噴嘴、風淋室噴球，風淋室配件，風淋室一般應用制藥、電子、食品、航天、化工等有潔凈度要求的工廠。

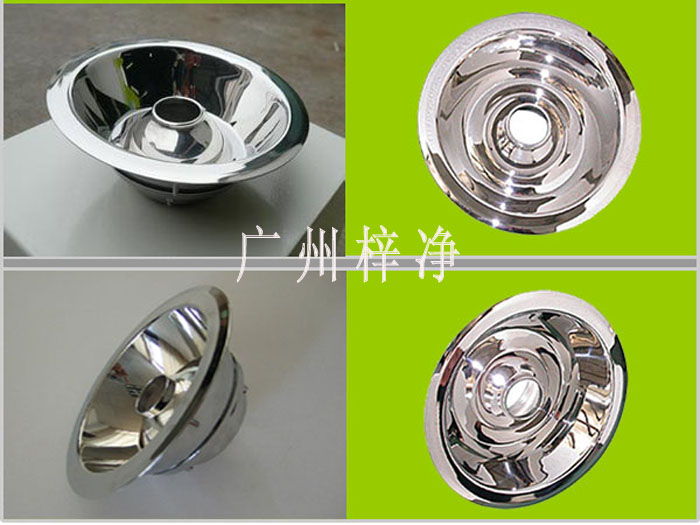

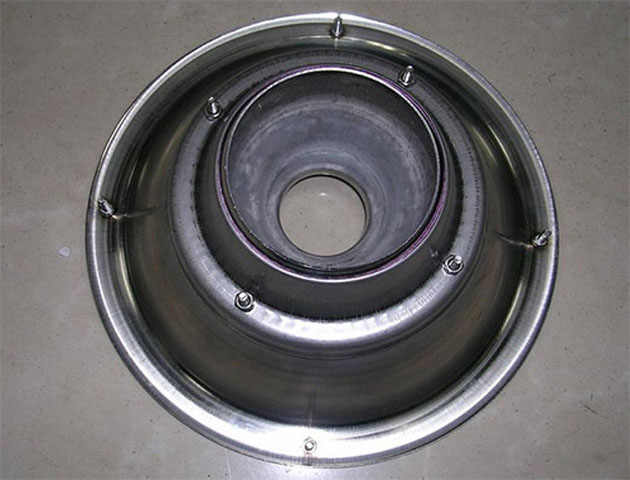

風淋室不銹鋼噴嘴

風淋室不銹鋼噴嘴技術參數及說明介紹：?
1、風淋室不銹鋼噴嘴技術參數設計特點：設計特點針對風淋室（風淋通道）設計的特殊結構噴嘴，風球可大角度調節方向，長期耐受大風量，高風速（25米／秒），能迅速吹去人和對象表面的灰塵；

2、風淋室不銹鋼噴嘴材質說明：有不銹鋼和ABS鍍鉻兩種材質供選擇。
(1)不銹鋼型選用304SS經模壓、拉伸而成，拋光成鏡面，不積塵，不刮球，不漏風，堅固耐用；
(2)ABS型有多種金屬鍍層，外層鍍鉻，成本低，效果可與前者媲美。

風淋室不銹鋼噴嘴主要參數：噴嘴最大外盤尺寸提供165MM，出風口尺寸提供30MM，38MM，25mm可選；塑料風淋噴嘴提供卡樁連接、螺絲連接。

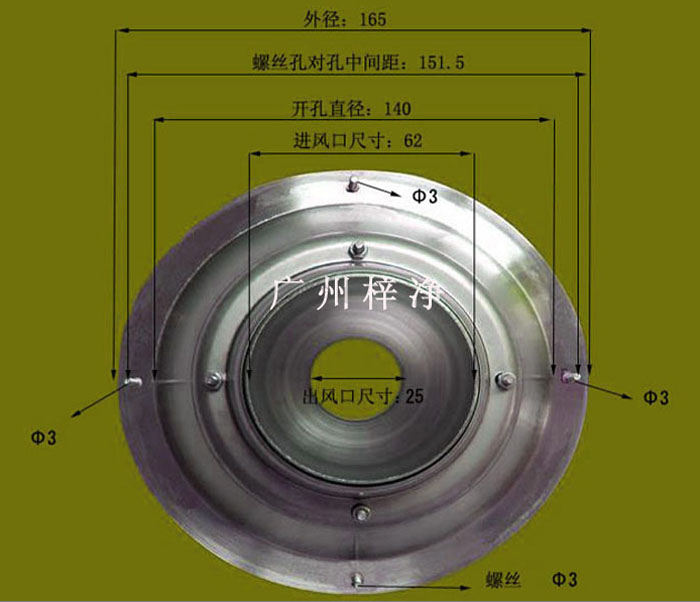

風淋室不銹鋼噴嘴結構示意圖

塑料涂鉻嵌入式風淋室噴嘴

風淋室塑料噴嘴

風淋噴嘴反面固定螺絲

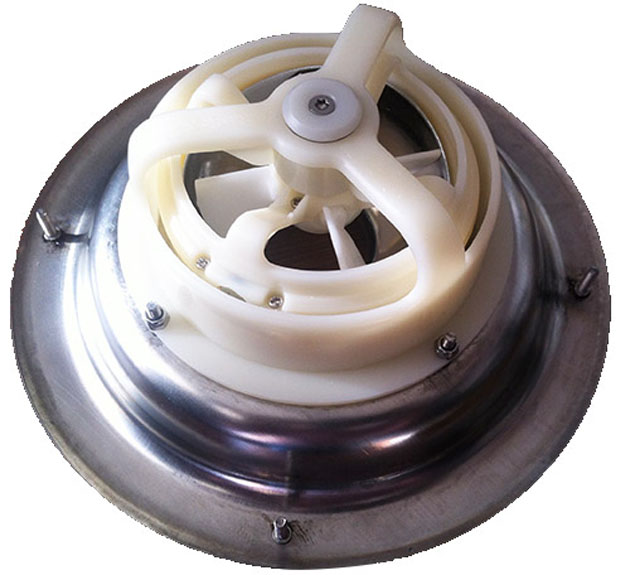

全自動可旋轉式風淋室噴嘴介紹：

全自動旋轉風淋噴嘴有效的大面積旋轉出風，如洗衣服一樣的吹淋“揉搓”防塵服，可以更好的減少防塵服的微塵附著，提高無塵室的潔凈度；更簡單的語音提示，減少如“正在工作，請轉動身體360度”等語音，不用員工旋轉身體等繁瑣操作，和諧企業與員工之間的關系；更高的出風速度，更大的吹淋面積，促進風淋室的整體性能提升。

全自動可旋轉式風淋室噴嘴

全自動旋轉風淋室不銹鋼噴嘴

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈專從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

風淋室是潔凈廠房和裝配式潔凈小室的設備，用于吹除進入凈化廠房的人體和攜帶物品表面附著的塵埃，同時風淋室也起到氣閘的作用，防止未經凈化的空氣進入潔凈區域，是進行人身凈化和防止室外空氣污染潔凈區的有效設備。

您還可以了解更多相關風淋室品：轉角風淋室? ?旋轉門風淋室? ?門禁刷卡控制風淋室??自動平移門風淋室??內置自動門風淋室??快速卷簾門風淋室??防爆風淋室 ? 風淋室使用說明書

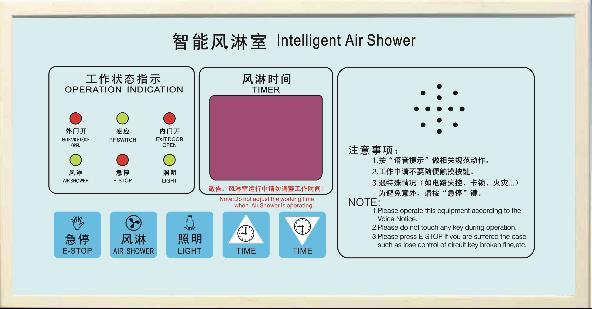

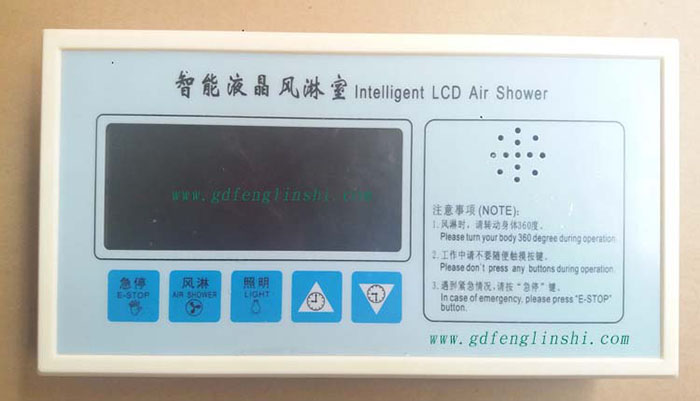

LED顯示風淋室電路板主板面膜效果圖

LED顯示風淋室控制器電路板按鍵說明:
1、LED顯示風淋室主板急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。

2、LED顯示風淋室主板風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。

3、LED顯示風淋室主板照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。

4、LED顯示風淋室主板上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

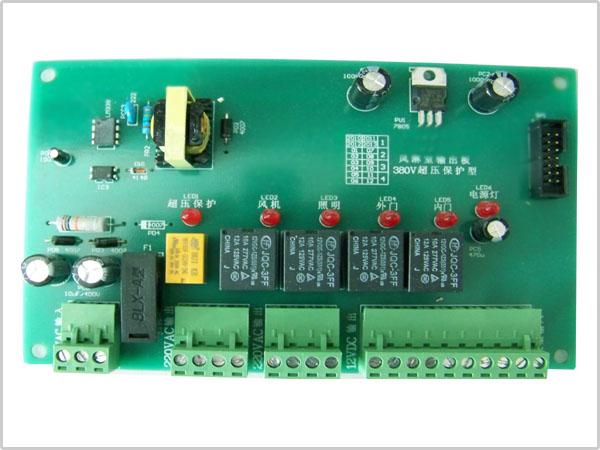

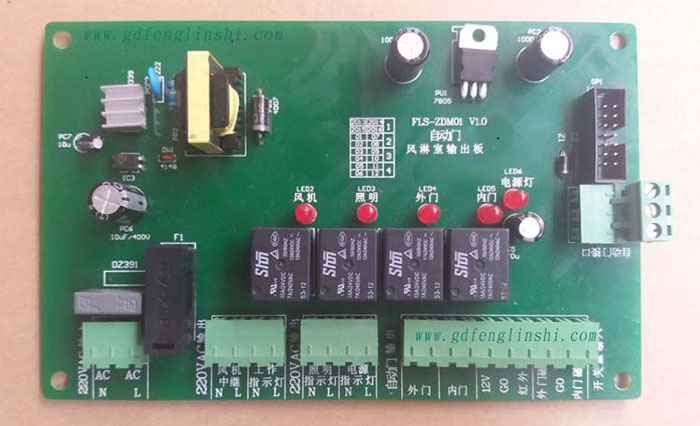

風淋室控制電路板副板接線示意圖輸入、輸出端子接口說明

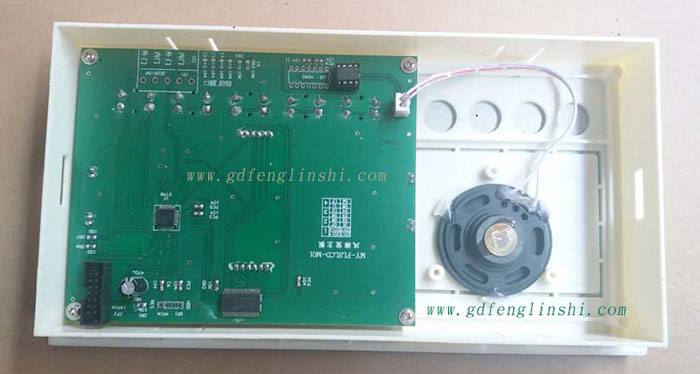

LED顯示風淋室控制器電路板副板特寫

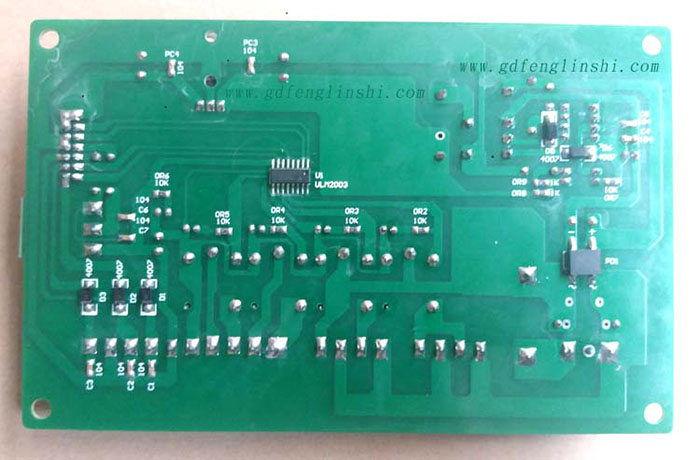

風淋室控制器電路板副板特寫
1、強電輸入接口

ａ．供電電源：220VAC（絲印標記為220V AC IN）

2、強電輸出接口

a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）

b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）

c．工作指示:1A 220VAC（絲印標記為工作指示燈）

d. 電源指示：1A 220VAC（絲印標記為電源指示燈）

3、弱電輸入接口

a． 內門門磁開關：無源觸點（絲印標記為內門磁）

b． 外門門磁開關：無源觸點（絲印標記為外門磁）

c． 紅外感應開關：無源觸點（絲印標記為紅外）

4、弱電輸出接口

a.紅外開關電源：12VDC（絲印標記為12V GO）

b.外門電鎖：600mA DC12V （外門電鎖）

c.內門電鎖：600mA DC12V （內門電鎖）

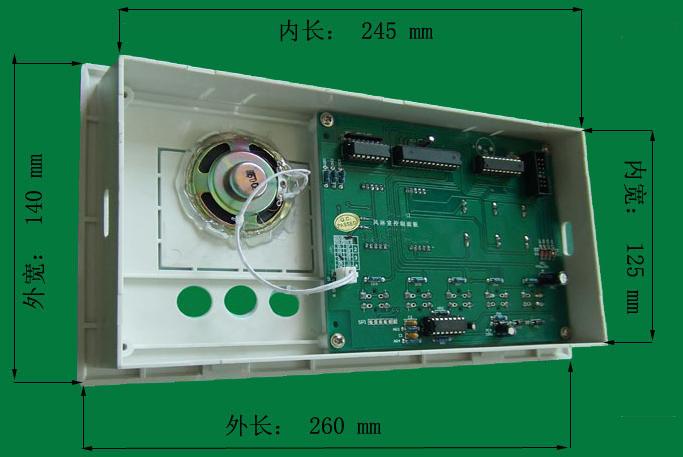

LED顯示風淋室電路板主板開孔尺寸

LED顯示風淋室電路板控制器使用注意事項：

1、產品開孔尺寸：L×W=245×125（MM）

2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；

3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；

4、 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。

5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備， 如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。推薦閱讀：液晶顯示風淋室控制器

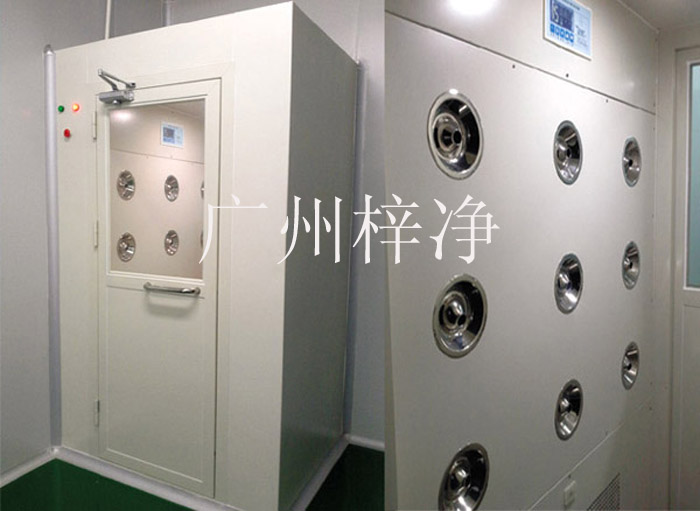

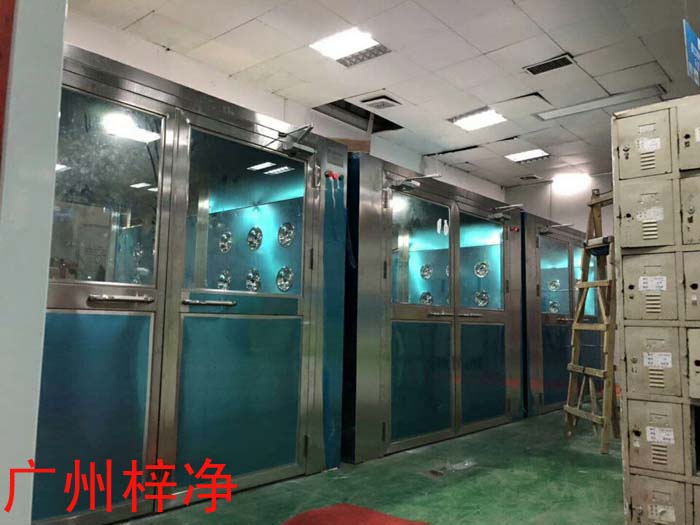

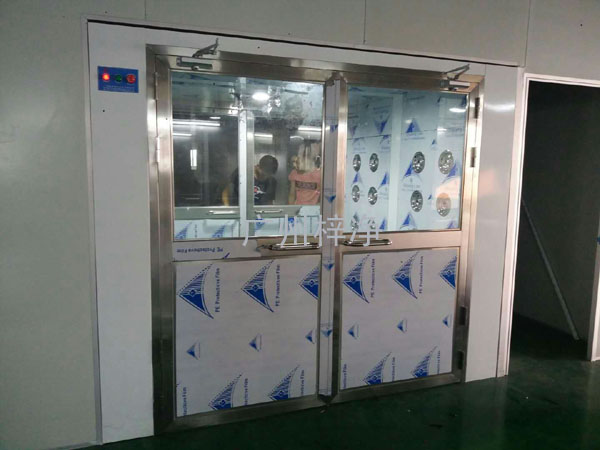

安裝好的風淋室

梓凈介紹風淋室電路板的控制功能特點：
風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。

風淋室控制面板顯現：
1、有內外門磁感應指示，內、外門鎖指示，進入/進來過程指示，人體感應指示。 、
2、2位數碼管分階段顯現設定時間長度、階段中止時間、吹淋中止倒計時時間。輸出方式:
1)、風機、照明燈采用繼電器控制，繼電器觸點容量220v/5A，輸出端直接輸出220v電源。
2)、門鎖控制輸出和外接紅外線感應開關供電端直接輸出12v直流電源。 輸入方式: 門磁監測、外接紅外線感應開關為無源開關信號。
風淋室產品采用專家設計，高科技技術生產，我司歡迎廣大客戶咨詢訂購。
風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。

風淋室是潔凈廠房和裝配式潔凈小室的設備，用于吹除進入凈化廠房的人體和攜帶物品表面附著的塵埃，同時風淋室也起到氣閘的作用，防止未經凈化的空氣進入潔凈區域，是進行人身凈化和防止室外空氣污染潔凈區的有效設備。

廣州梓凈所提供的空氣凈化產品及設備有風淋室，貨淋室，初效過濾器，中效過濾器，高效過濾器、超凈工作臺，潔凈工作臺，傳遞窗，風淋室配件，風淋室控制器，化學過濾器，FFU風機過濾單元，空氣自凈器，潔凈棚，新風柜，過濾柜，通風柜，洗手池，潔凈采樣車，送風天花，高風效送口等等潔凈室及配套用凈化產品等。無塵車間凈化設備廣泛應用于電子、半導體、生物制藥、食品加工、核工業、汽車制造業,空調暖通業行業和領域等。

梓凈從凈化設備與凈化工程，無塵車間承建商，無塵車間工程，無塵車間建設，無塵車間潔凈度測試，無塵車間解決方案，百級無塵車間，千級無塵車間，萬級無塵車間，無塵車間標準，無塵車間施工，無塵車間設備，無塵車間設計、無塵車間施工、無塵車間維護，無塵車間亦稱凈化車間或無塵室潔凈室。

凈化設備售后服務時間要求：
不管是有償售后服務還是無償售后服務，客戶把設備需要售后的問題反饋到梓凈，在我司出方案，客戶確認方案后：
1、珠江三角洲、長江三角洲范圍內24小時內到達現場解決售后服務問題;
2、其他地區一般48小時內到達現場解決售后服務問題，特殊偏遠地區最長96小時內到達現場解決售后服務問題。

您還可以了解更多相關風淋室品：??風淋室使用說明書
