風淋設備電路板裝置接線圖
當前位置：首頁 >> 風淋室技術文章 >> 正文風淋設備電路板裝置接線圖
風淋設備電路板裝置接線圖呢？風淋設備風淋室裝置接線外箱體的電源開關；風淋室裝置接線內箱體的控制面板；
風淋設備裝置接線兩側外箱體上（此處電源開關可預防緊急情況下切斷電源，有效地提高我們的人身安全）。當電源指示燈不通時，不防重新檢查一下以上四個風淋室電源處。
風淋設備裝置風機接線不工作時，時間去檢查一下風淋室外箱體的緊急開關是否切斷，如確定切斷了，用手輕輕一按，往右方旋轉一下松手即可。
風淋室裝置接線風機倒轉或者風淋室風速很小時，請務必檢查一下380V三相四線的線路是否反接，一般出廠安裝時會有專人的電工接好線；如反接了風淋室的線源，輕者會導致風淋室風機不工作或反轉風淋室風速減小，重者會燒掉整個風淋室的線路板；我們不要輕意去更換接線。
風淋設備風淋室裝置于非潔凈區與潔凈區之間，目的是將潔凈區與非潔凈區進行隔絕緩沖，同時將進入潔凈區的人員表面的灰塵、毛發等吹落，避免將污染源帶入潔凈區，從而保證潔凈區的產品達到無菌、無塵生產。
風淋室裝置一般為整體發貨，成品至客戶現場后接電即可使用。但有部分客戶因現場場地限制，整機無法進入，此類風淋室需要現場安裝。
風淋室裝置接線圖，教您一步一步如何自行安裝和組裝：
風淋室主要分為以下幾個組成部分，風淋底盤，兩側風淋箱體，風淋頂箱，門及電器控制部分。
一、風淋底盤一般由不銹鋼方管制作，厚度為40MM，底盤為整體組成，首先將風淋底盤置于風淋安裝位置處。風淋底盤不需要與地面進行固定，完全靠自身重量即可保持穩固。一般單人風淋室為350KG，雙人風淋室為650KG左右。
二、將風淋側箱體置于底盤兩仙，在內底部用自攻螺絲或鉚釘將側箱體與底盤固定起來，此處注意底盤與側廂體的位置。
三、風淋設備風淋室兩側側廂固定之后，再將頂廂安裝與兩側廂體連接，此處需要注意上下垂直度，需要進行不間斷測量，以保證框架上下部分尺寸完全相同。
四、風淋設備整體框架完成之后，再進行門安裝，門和門框皆由不銹鋼方管及不銹鋼制作，鉸鏈采用三道不銹鋼鉸鏈加固，原門框與門板已經由廠家出廠前已經安裝好。此時只需要將鉸鏈固定于風淋側面廂體之可。如果門安裝好之后門框與箱體之間縫隙不齊平有摩擦，那么是因為地平不平而導致，此步驟并不需要調整門框，只需要對風淋下部進行垂直校正，將風淋底盤墊平即可。可反復調試四角加墊片，一旦墊平，門體將會與箱體縫隙完全整齊。
五、風淋設備風淋室裝置接線燈及電器，風淋室電器為快速插口件，只需要將相應的插口，力士堅電鎖，紅外線光電，照明燈具接口插到相應的接口即可。

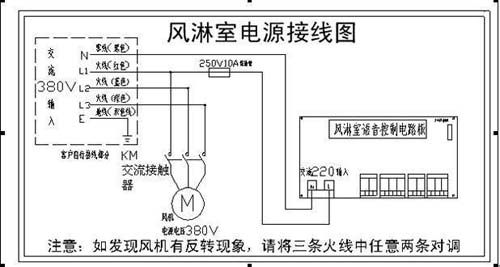

六、風淋設備風淋室裝置接線通電時：風淋為三相五線制，三火線，一地線，一零線。如果接上電源后風力很小，一般為風機反轉。只需要將三根火線中任意一根位置互換，即可正常使用。
七、風淋室接線控制面板為液晶藍屏顯示，且帶有屏幕保護，易純凈化出廠的風淋室控制面板解鎖辦法只需要連續按+照明”三鍵，聽見滴滴”兩聲后，可進行風淋時間，照明時間，屏保時間設置即可。
八、風淋設備風淋室裝置接線完成之的需要用密封膠對一些縫隙進行密封，梓凈凈化一般采用道康寧密封膠密封，環保無氣味。經過以上七個步驟，風淋室已經全部安裝完成，現在可以正常使用風淋室了。且用且注意，風淋室具備電子聯鎖功能，一門打開時，另一門無法打開，在使用過程中，使用過程中雙門都無法打開。切不可強行推拉門，以避免將門鎖損壞。
風淋設備風淋室裝置接線調試說明：

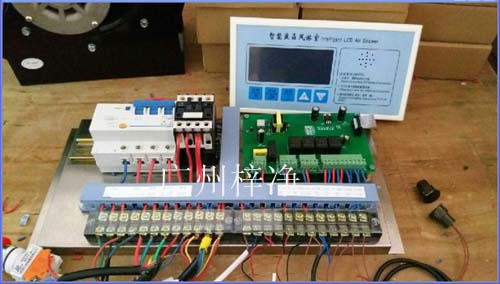

1、電源：支持24V電流電源或24V交流電源，其接線方法，風淋室控制器接線圖。
2、輸入：為X段的接線柱外門點動開關X2:內門電動開關X3:外門門磁X4：內門門磁風淋室內紅外探頭 X6：空X7:外門放夾，X8:內門放夾。
3、顯示：9針串口線與液晶文體屏連接，屏上接板上的直流24V電源輸出端。

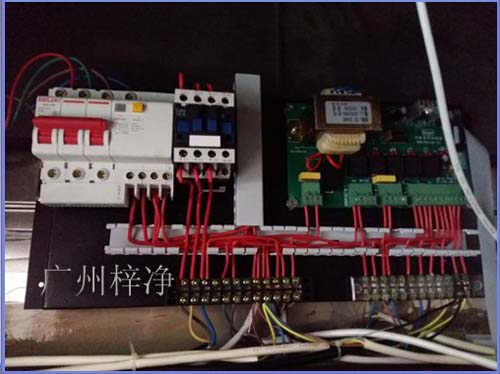

4、輸出：繼電器板連接針接口為R1-R8的接線端子R1～R2共用COM1-2,R3～R4共用COM3-4,R5～R6共用COM5-6,R7～R8共用COM7-8.R1接外閉門器SL端，COM1-2接閉門器GND，R2接內閉門器SL端，COM1-2接GND端。R3/R4接風機繼電器，COM3-4接220V交流電L端，R5/R6接照明燈COM5-6接220V交流電L端，R7接緊急開關，R8接狀態燈，COM7-8接GND端。
5、點擊屏幕上任間按鈕，背景燈亮，更改設置點擊下箭頭按鈕系統進入設置界面，對應1外門、2內門、3風機三項的時間設置，按數字1進入外門設置，點擊按鈕SET鍵數字閃爍點擊按鈕左箭頭或者右箭頭更改個位十位或者百位數字，更改完畢點擊ENT鍵保存設置，ESC鍵后退到上一個設置，ALM為緊急按鈕。
6、風淋室工作流程：風淋室外點動開門開關，風淋室外門立刻打開，人員進入等最后一名人員進入后開始計時關門，門關后紅外探頭檢測，啟動風機吹風完畢，后門打開最后一名人員走出來開始計時關門，內點動開門并觸發后，內門打開，人員進入后內門關閉，前門立刻打開。
7、風淋室電路板接線及常風問題及對應方法：風淋室系統出現問題或不工作時，首先看風淋室電路板顯示器提示，外外門關閉外門指示點應該為白色，內門關閉內門指示點應該為白色，當風機工作時風機指示點應該為白色，外門防夾有觸發時對應點應該為白色，內門防夾有觸發時對應點應該為白色，如果以上對應點沒有動作就跟進相關的線路。門閉合時門磁為閉合狀態，防夾紅外探頭當有物體阻擋時為閉合狀態，紅外探頭當檢測有人員時為閉合狀態。
